Trunking

Trunking es cuando dos o más matrices de intercomunicación RTS intercambian audio y datos,
permite a un usuario en un una matriz hablar con otro usuario en una matriz diferente como si
ellos estaban en el mismo sistema. Las señales de audio se pueden transmitir de una matriz a otra
utilizando una variedad de tecnologías como como AIO, OMNEO, MADI o RVON (RTS Voice Over
Network, una tecnología VoIP).

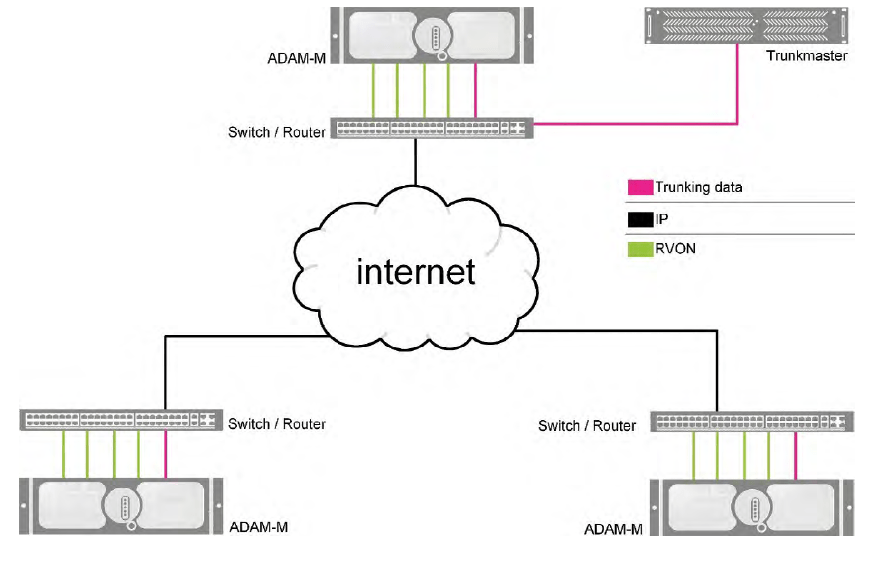

La Figura muestra un ejemplo que usa audio AIO para interconectar tres matrices ADAM. Si un
usuario en la matriz superior está tratando de hablar con un usuario en la matriz inferior izquierda,
eso funciona siempre que al menos una conexión esté disponible .Si ambos están ocupados, no
habrá manera de entablar comunicación.


Las líneas que van hacia y desde el Trunkmaster son líneas de datos. El Trunkmaster no hace
transmisión de audio sólo se instruye a las matrices a cerrar crosspoints para permitir una
llamada. El Trunkmaster dinámicamente decide por que frame quiere utilizar la ruta.
Trunkmaster tiene un total de 32 puertos para datos RS-485. Si la matriz y Trunkmaster están
colocados en un mismo sitio la conexión RS-485 puede ser la forma más sencilla de crear una
conexión de datos entre los dispositivos. También se pueden crear conexiones a través de IP. Las
instrucciones del Trunkmaster a las tarjetas controladoras de cada matriz se transmiten como
paquetes IP, por lo que esta arquitectura va más allá de 32 matrices. De hecho, un solo
Trunkmaster puede administrar hasta 255 matrices, cada una con 880 puertos, para un total de
225,000 puertos.
